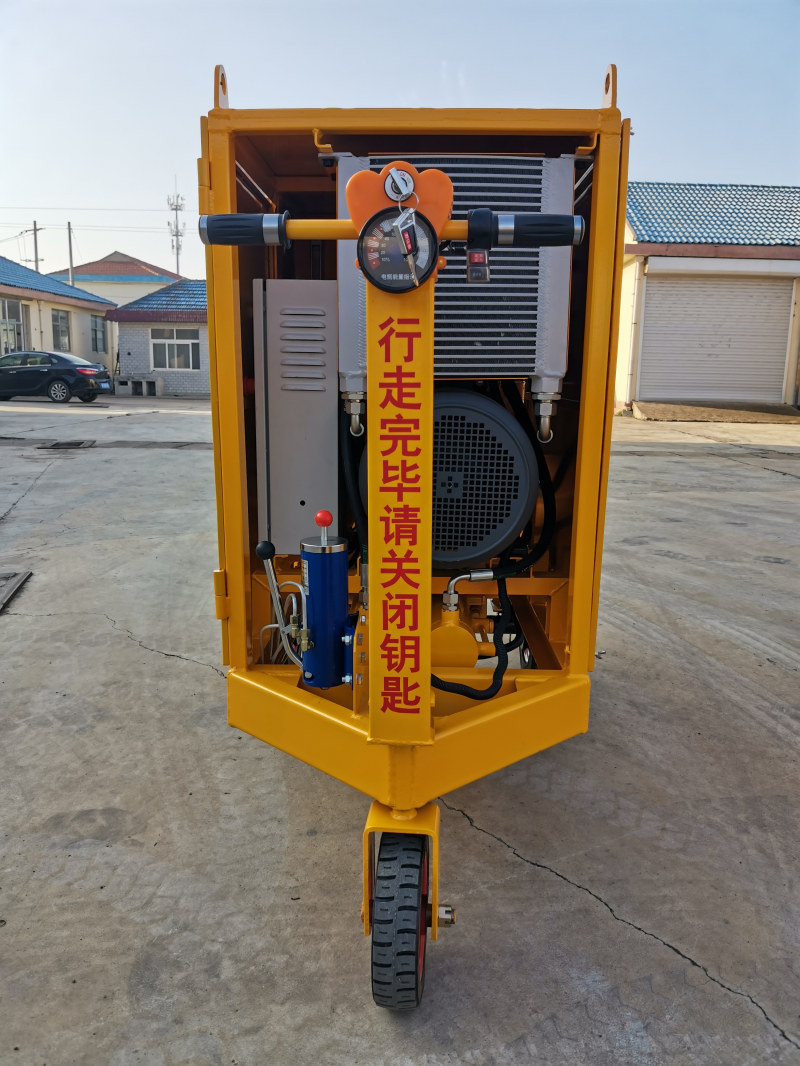

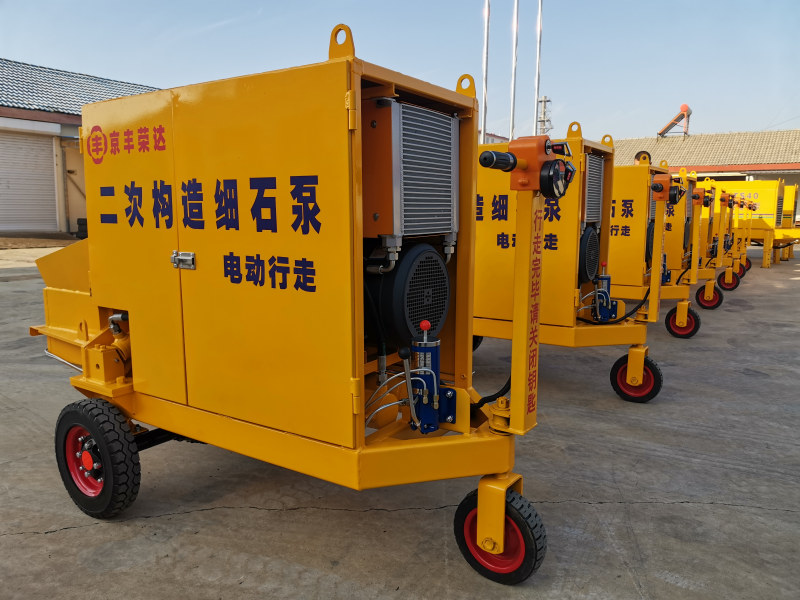

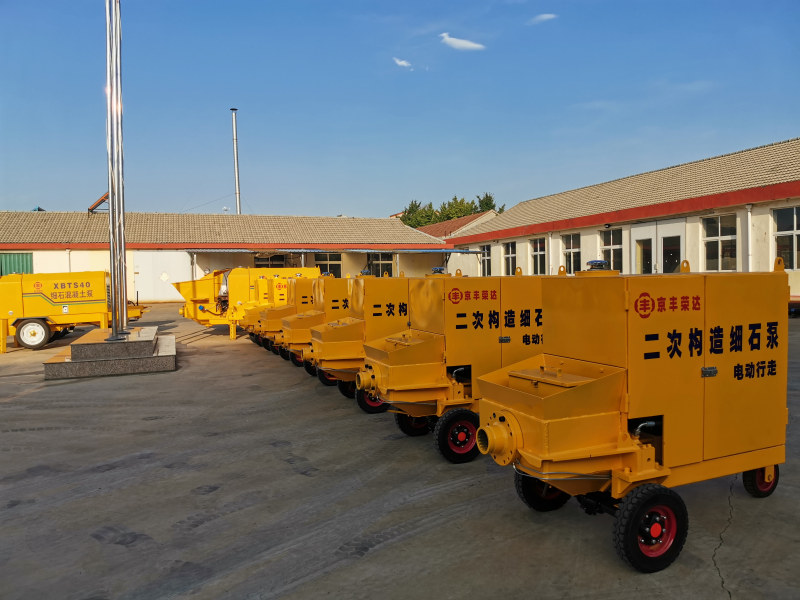

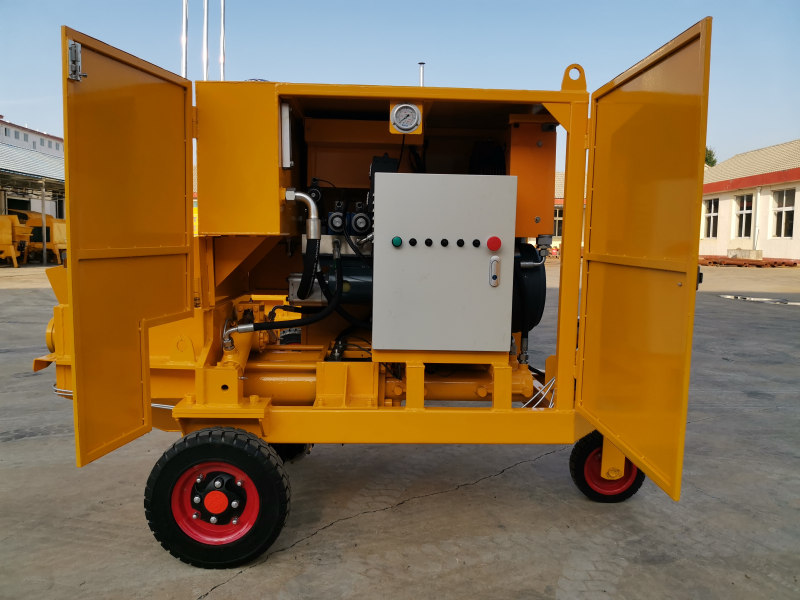

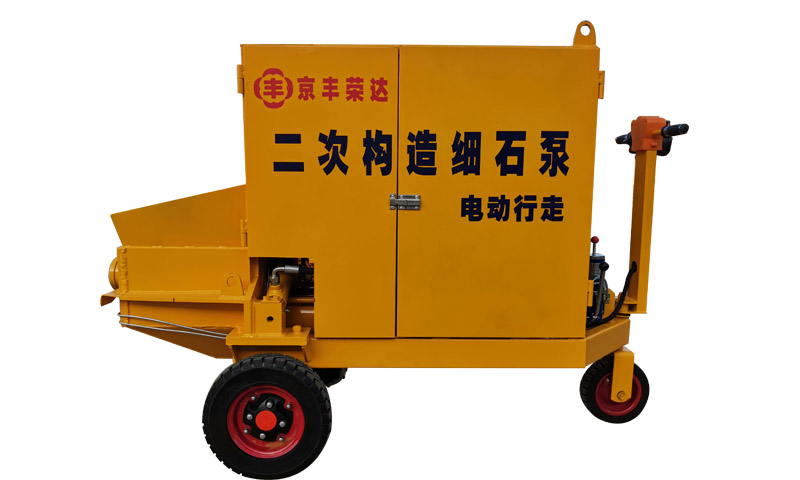

XBTS505-15卧式双摆缸二次构造柱泵简介
整机概况

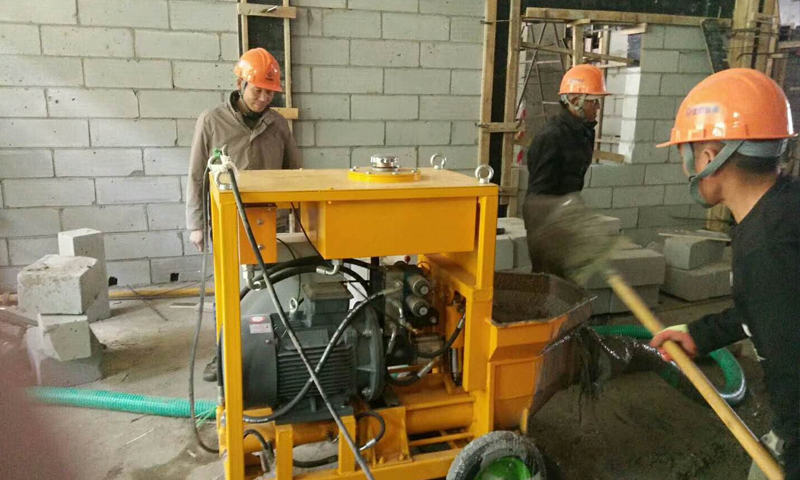

二次构造柱泵又称小型(微型)细石输送泵，该机系统可靠，故障率低，维修使用方便，广泛适用于一些特殊的施工环境，如：铁路公路隧道，引水洞，涵洞，桥洞等洞体内的施工，还包括水利工程，水电工程，边坡支护，地下施工作业，基础的灌装工程，大型裙楼建筑的构造柱浇注等等。
主要特点

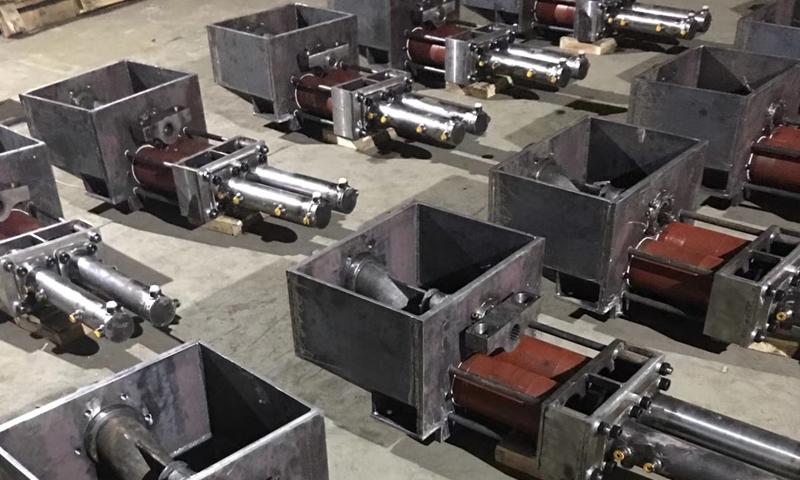

1.该泵采用双摆缸、S管阀分配形式。具有系统稳定、控制系统简单、操控方便、维护保养少等优点。
2.泵机的电机功率非常小，在无电源的情况下只需配一台小型的发电机即可工作。
3.泵机重量轻，移动方便，属国内小体积系列的砂浆(细石)输送泵，是许多狭窄施工环境的理想选择。
4.泵机价格实惠,维修保养便宜。
5.用于构造柱浇注，连续性好，输送效率高，是人工浇筑混凝土的上百倍。
6.分配阀采用先进的S管阀，密封性好，结构简单可靠。眼镜板和耐磨环采用进口合金加耐磨焊条，耐磨性好，寿命长，更换方便，耐磨环采用可自动补偿间隙机构。
7.控制方式操作简单、运转平稳、噪音低；具有反泵操作机能；运行安全可靠，容易排除堵塞故障，维修方便。
8.接触器和按钮开关等电器组件控制线路简单，工作可靠。
9.主要密封件采用进口密封件，杜绝了液压系统的内外泄漏。
二、 主要技术参数
|
项目 |
单位 |
参数 |
|
|
理论出口压力 |
Mpa |
5 |
|
|
混凝土理论排量 |
m³/ h |
5 |
|
|
系统压力 |
Mpa |
15 |
|
|
电机功率 |
kw |
15 |
|
|
输送砼规格 |
骨料料径 |
mm |
≤20 |
|
坍落度 |
160—220 |
||
|
最大理论输送距离（m） |
水平 |
50 |
|
|
垂直 |
15 |
||
|
混凝土缸径X行程 |
mm |
ø 120×320 |
|
|
分配阀形式 |
|
S管 |
|
|
上料高度 |
mm |
800 |
|
|
料斗容积 |
m³ |
0.05 |
|
|
输送管径 |
mm |
Ø70(80) |
|
|
液压油箱容积 |
L |
35 |
|
|
外形尺寸（长×宽×高） |
mm |
1530×800×1380 |
|
|
最大拖行速度 |
Km/h |
5 |
|
|
主机质量 |
kg |
600 |
|
