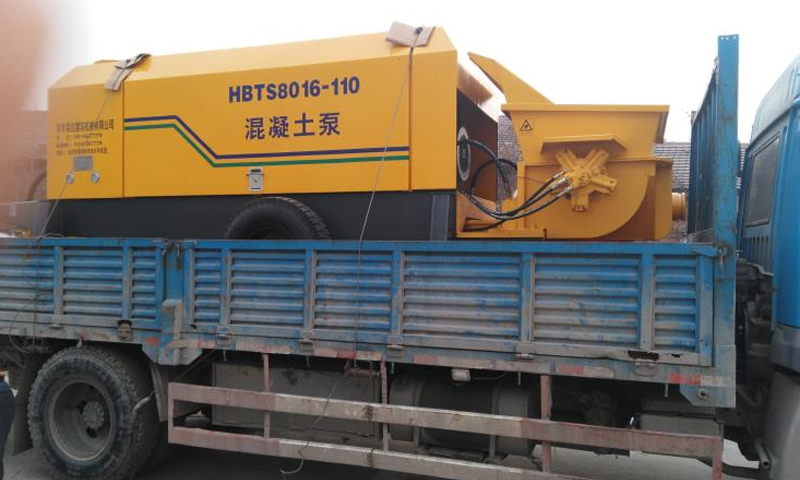

HBTS8016-110混凝土泵
一、概述
HBTS系列混凝土泵是一种电动机驱动的S管阀混凝土泵。该机系统可靠，故障率低，维修方便，可适用于水利、电力、铁路、公路、隧道、桥涵、港口、矿山、中高层建筑、基础桩基工程、国防工程等。主要优点如下：

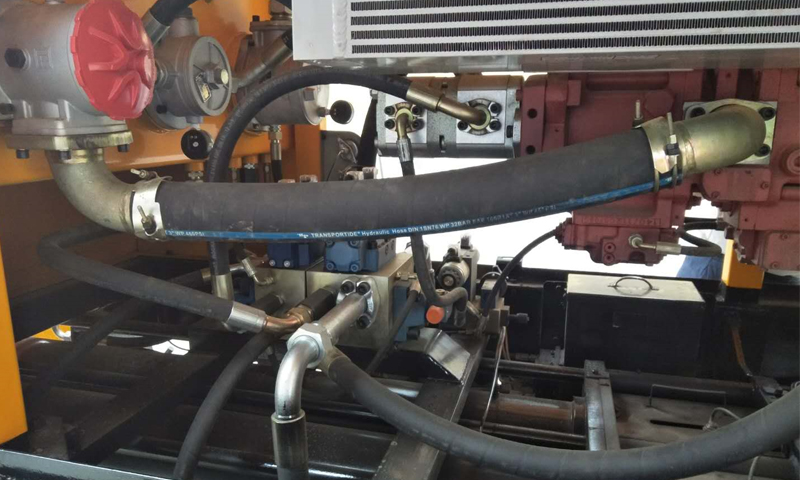

1. 液压系统采用进口主油泵及国内品牌阀组件，主油泵能根据外负荷的大小自动调节排量又能手动无级调节，阀件灵敏可靠。
2. 电气部分采用施耐德元气件及品牌可编程序控制器（PLC），在控制程序中设置了多种自动保护模式，取代了复杂的继电器线路，简单，故障率低，可靠性高；
3. 眼镜板、切割环（带有自动补偿装置），采用硬质合金配以进口耐磨焊条，抗磨，阻力小，吸料性更好；
4. 大容积油箱及超大流量的强制风冷能使系统的油温控制在合理的范围内，大限度的延长了系统的寿命；
5. 搅拌上密封与轴承双重独立的密封结构，杜绝了搅拌漏浆的同时减少了液压马达损坏的可能性；
6. 主要润滑点采用自动润滑，确保机件的使用寿命；
7. 采用知名厂家主油缸，进品密封件，性能可靠，具有高低压转换方式，可方便实现泵送不同距离的目的。
二、 主要技术参数
|
项目 |
单位 |
参数 |
|
|
混凝土理论出口压力 |
MPa |
16 |
|
|
混凝土理论排量 |
m³/ h |
80 |
|
|
系统压力 |
主油路 |
Mpa |
32 |
|
搅拌油路 |
10 |
||
|
电机功率 |
kw |
110 |
|
|
输送砼规格 |
骨料料径 |
mm |
≤30 |
|
坍落度 |
100—200 |
||
|
最大理论输送距离（m） |
水平 |
800 |
|
|
垂直 |
160 |
||
|
混凝土缸径X行程 |
mm |
ø 195X1850 |
|
|
分配阀形式 |
|
S管 |
|
|
上料高度 |
mm |
1400 |
|
|
料斗容积 |
m³ |
0.7 |
|
|
输送管径 |
mm |
ø 125 |
|
|
液压油箱容积 |
L |
600 |
|
|
外形尺寸（长×宽×高） |
mm |
6200×1980×2050 |
|
|
最大拖行速度 |
Km/h |
8 |
|
|
主机质量 |
kg |
6800 |
|
